Micro-ARINC429 Decoder Im Flugversuch von modernen Avionik Systemen kommt es häufig vor, dass Daten, die nur als ARINC429 Signale vorhanden sind, analog zur Anzeige oder Aufzeichnung gebracht werden sollen. Der Micro-ARINC 429 Decoder ist ein Modul, dass diese Aufgabe löst. Er hat folgende Eigenschaften:
Zwei ARINC429 Bussignale mit der gemeinsamen genormten Bitrate von 100 k Bit oder 12,5 k Bit Eine RS232 Schnittstelle zum Laden der Selektionsparameter und des Micro-Controller Programmes.
Acht analoge Spannungen, die durch 13 Bit Digital-Analog-Wandler im Bereich von +/- 4,096 Volt (1 mV/Bit) erzeugt werden. Diese Ausgangsspannungen können den ARINC Daten mit beliebiger Adresse und Datenskalierung zugeordnet werden. Wählbare Parameter sind: Eingangskanal, Label, Datenmaske, Skalierung, Offset, Kodierung BNR, unsigned BNR, BCD, Bit, SDI, SSM.

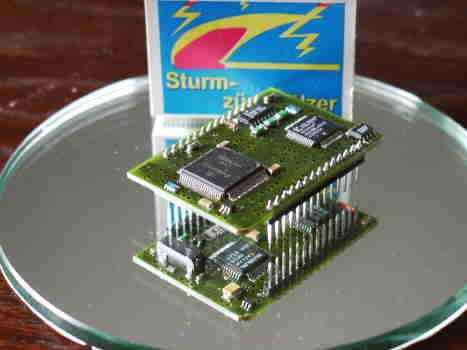

Der MiniAri hat eine Baugröße von 52 X 37 X 9 mm mit zwei am Rand gelegenen 14-poligen Stiftleisten zur Steck- oder Lötverbindung mit einer Mutterplatine.
Als Versorgungsspannung wird plus und minus 5 Volt, ca. 80 mW Verlustleistung benötigt. Die Selektion der Ausgabedaten geschieht durch einen Micro-Controller. Dieser enthält 32 K Byte Flash Memory zur Speicherung seines Programmes, 1 k Byte RAM für die Variablen, sowie 768 Byte EEPROM in das die Selektionsparameter abgelegt werden. Als Interface zum ARINC Dekoder Baustein und zu den 8 DAC's dient ein Logic Cell Array (LCA) .
Zur Erzeugung der Selektionsparameter wird ein auf einem PC lauffähiges Programm verwendet. (Betriebssystem >= Windows98 oder NT4). Diese Programm gestattet die Auswahl aller Parameter, wie die für die Berechnung der Ausgangswerte benötigt werden und bringt sie in die kodierte Form, die das Micro-Controller Programm benötigt. Über die serielle Schnittstelle können dann diese Daten in den Micro Decoder übertragen werden. Sie werden in einem EEPROM abgelegt und stehen nach jedem Einschalten des Micro Decoder sofort wieder zur Verfügung. |
|
|
