PCM Decoder for the PCI-Bus
|
||||
|

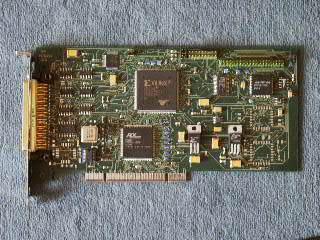

Die angebotene Karte PCM2002 hat die folgenden Eigenschaften:
6 verschiedene PCM Signale. Sie können entweder RS422 oder TTL Pegel haben. Die PCM Dekodierung ist für jeden der 6 Eingänge programmierbar. Mögliche Signal Formate sind NRZ plus Takt, Biphase L or Miller. Die Wortgröße kann bis zu 16 Bits betragen, die maximale Rahmenlänge bis zu 1024 Worte (optional mehr), Bitrate bis zu 1,5 Mbit.
Alle Daten eines Hauptrahmens werden in einem Dual Port RAM gespeichert. Die Dekoder-Hardware schreibt in dieses RAM alle eingehenden Daten sortiert nach Wort und Subrahmen. Die Software kann auf dieses RAM beliebig zugreifen. Zur Synchronisation steht ein Interrupt nach jedem Hauptrahmen zur Verfügung. Ein Statussignal zeigt an ob der Dekoder im Sync ist. Weiter liefert die Karte bis zu 24 analoge Spannungen,die mithilfe von 13 Bit Digital-Analog-Konvertern in einem Bereich von +/- 4,096 Volt (1 mV/Bit Auflösung) erzeugt werden. Sie können per Software jedem beliebigen Eingangswort eines der 6 Dekoder zugeordnet werden. Die Skalierung ist frei programmierbar. Diese Ausgänge können für analoge Schreiber oder Instrumente benutzt werden. 10 digitale Ausgänge mit TTL Pegel stehen für externe Statusanzeigen zur Verfügung.
Die PCM2002 Karte ist eine Plug and Play kompatible Karte für einen PCI-Slot eines modernen PC's. Treiber und Installationssoftware für das Betriebssystem WINDOWS98 und WINDOWS2000 werden mitgeliefert. Weiter steht ein einfach zu bedienendes Programm zur Konfiguration der Dekoder, der Analog- und Statusausgabe zur Verfügung. Dieses Programm enthält auch die Anzeige der Rohdaten und eine Anzeige von selektierbaren Eingangsworten umgerechnet in physikalische Größen. |
|
|
